vocs在線監測系統fid



vocs在線監測系統fid主要要求

　　1、用途：有機廢氣VOC濃度自動監測分析

　　2、監測項目：VOC

　　3、分析方法：氣相色譜法

　　4、檢測器：FID

　　5、量程：0～10000 ppm(可根據買方需求定制)

　　6、檢出限：0.1ppm

　　7、分析周期：<2min

　　8、重現性：RSD<3%

　　9、氣體消耗：

　　(1)N2：25ml/min;

　　(2)零級空氣：200mL/min;

　　(3)氫氣：20mL/min;

　　10、工作環境：(5~35)℃

　　11、輸出信號形式：RS232、4~20mA

　　12、具有液晶顯示，可自診斷報警、自動測量功能

　　13、FID檢測器具有自動點火和溫度判斷功能

　　14、FID火焰熄滅后自動關閉氫氣和空氣流量，保證系統安全



vocs在線監測系統fid主要組成和技術參數

　　1、VOC在線監測系統主要組成和技術參數：甲烷、非甲烷總烴、苯系物

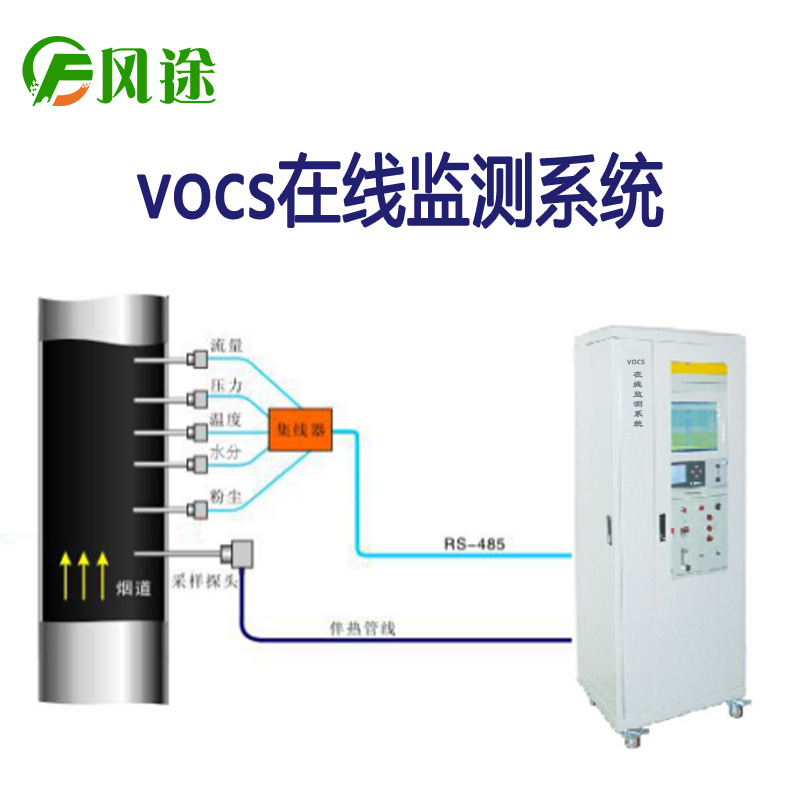

　　2、系統由：在線樣品前處理子系統、VOC在線監測儀、數據采集及處理子系統3個子系統組成

　　3、可以實現治理項目后VOC的濃度的在線連續監測

　　4、能對測量得到的數據遠傳至DCS并進行有效管理

　　5、相關設計、制造、驗收規范達到標準技術規范

vocs在線監測系統fid分析小屋要求

　　1、空間充足，方便進行儀器的安裝和維護

　　2、空調功率1.5P

　　3、配備滅火器及支架

　　4、站房為彩鋼板結構，獨立站房抗風能力為55m/s、保溫系數高于0.6w/m2;

　　5、墻面、底板保溫層采用75mm彩鋼聚苯乙烯夾心板、頂板保溫層采用100mm彩鋼聚氨酯夾心板;

　　6、屋面有足夠的承載能力，在外力作用下絕不能下陷而導致雨天積水、滲漏，屋面承載能力要求大于150Kg/m2;

　　7、站房門采用不銹鋼或鋁合金材質;

　　8、站房機柜安裝位置需有承重梁，墻面貼腳厚度不大于3mm，室內地面要求平整，以保證儀器安裝位置水平;

　　9、電源：整個站房的電源應為三相四線380VAC,總功率在10KW以上;

　　10、透明門的壁掛型式，有足夠的空間以容納電器件;

　　11、采用通用插座，質量優良。插座數量可以滿足儀器供電需求;

　　12、線路：采用電線線徑≥4mm2，明線鋪設，地線必須連接，必須采用優質護導線和線槽，分儀器、空調、照明等供電線路單獨鋪設，并在配電箱內斷路開關上分別注明;嚴格按國家規范操作布線，負荷均勻;

　　13、接地：確保站房安裝時接地良好，地線要求安全、獨立鋪設，不得與供電零線和避雷針線連接，接地線采用截面積≥5mm2的橡皮電纜或截面積≥16mm2的鋼帶、銅條與建筑物的地樁焊接，注意防腐蝕;



vocs在線監測系統fid使用環境條件

　　1、供電電壓：AC220V±20%，頻率50±1Hz

　　2、儀表環境溫度：(5~35)℃

　　3、濕度：≤90%

　　4、氣壓：(86-106)kPa

　　5、尾氣溫度：≤300℃

　　6、所有設備的總用電量(kVA)：<6kVA(含高溫伴熱管線)

vocs在線監測系統fid質量保證

　　1、產品滿足買方的技術要求，保證系統的功能完整

　　2、產品嚴格按照GB/T19001質量體系文件要求

　　3、組織客戶進行培訓

　　4、1年質保期
